Bij het ontwikkelen van elektronische producten is een goed doordacht Design PCB essentieel voor succesvolle productie. Door vanaf het begin rekening te houden met manufacturability (DFM) en assemblage (DFA) voorkom je kostbare aanpassingen achteraf. Deze ontwerptips helpen je om productiefouten te minimaliseren en de totale kosten significant te verlagen.
Welke componentplaatsing en routing-strategieën verbeteren de produceerbaarheid?

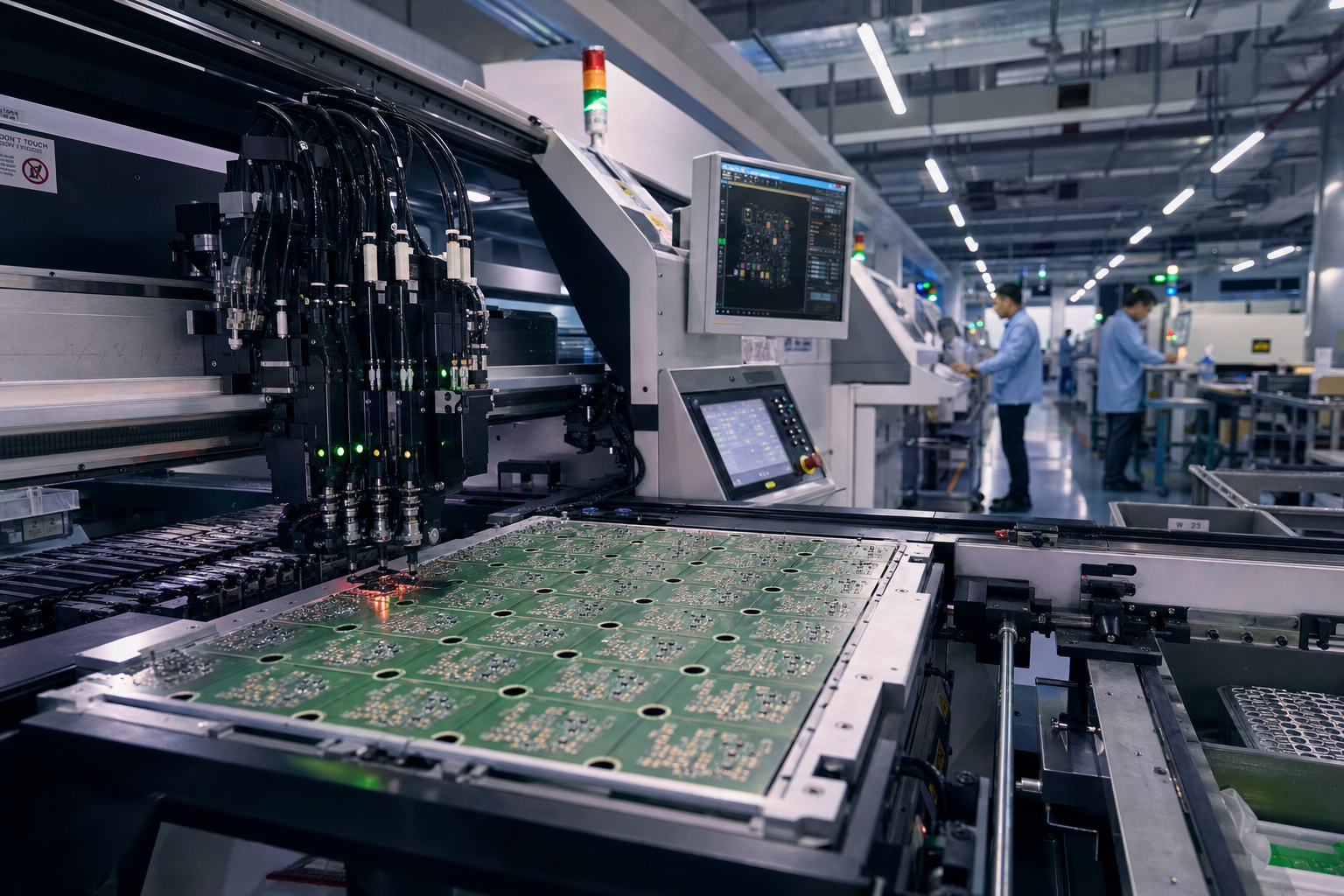

Een slimme componentplaatsing en routing-strategie vormt de basis voor een soepel productieproces. Zorg ervoor dat je voldoende ruimte houdt tussen componenten, zodat pick-and-place machines nauwkeurig kunnen werken en er genoeg ruimte is voor betrouwbare soldeerverbindingen. Kies waar mogelijk voor standaard via-groottes, aangezien blind en buried vias de productiekosten aanzienlijk verhogen en de doorlooptijd verlengen. Daarnaast loont het om alle componenten uniform te oriënteren – bij voorkeur in dezelfde richting. Dit versnelt niet alleen de assemblage, maar maakt visuele en automatische inspectie veel efficiënter.
Hoe pas je designregels toe om assemblagefouten en kosten te reduceren?

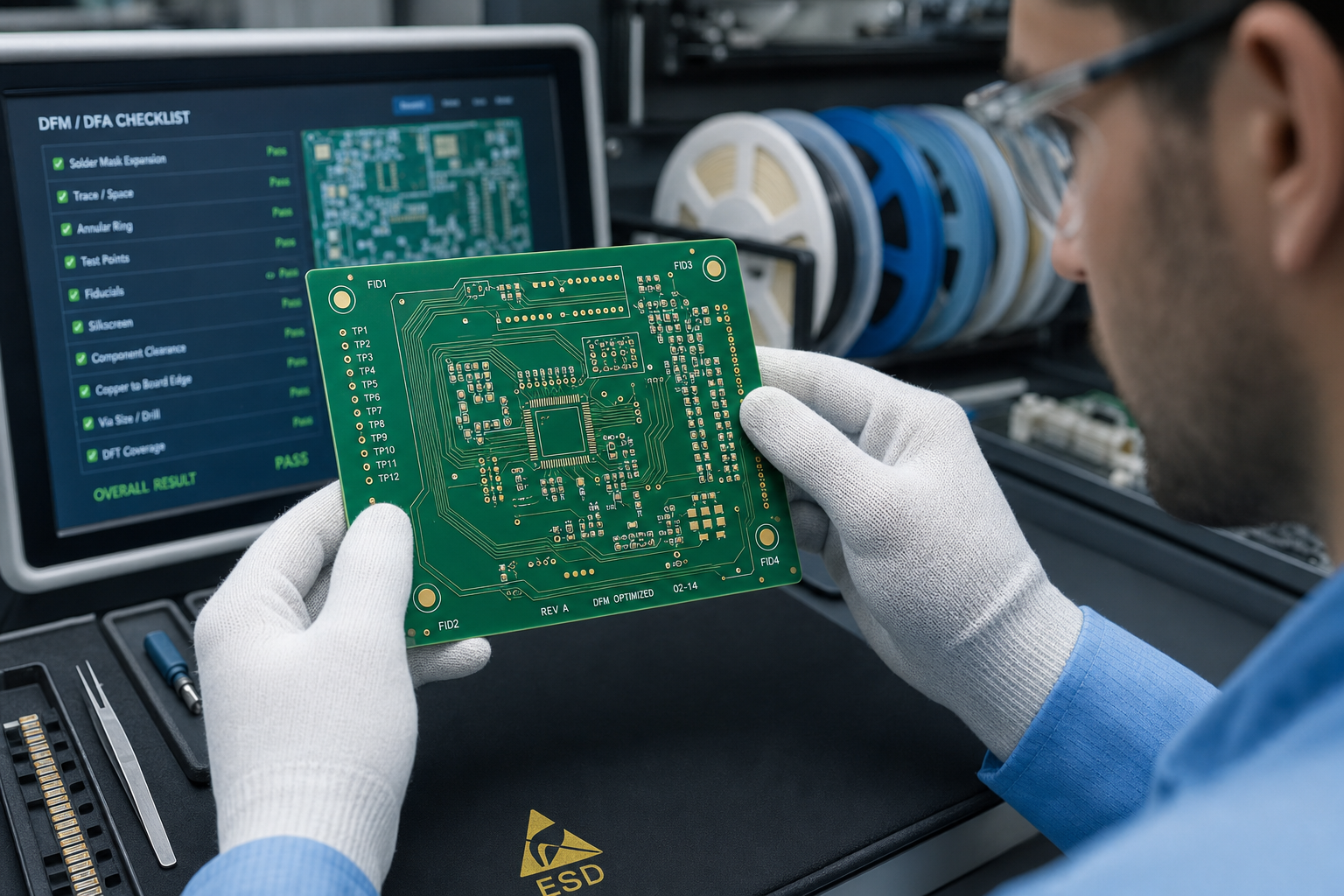

Het toepassen van slimme designregels is cruciaal om assemblagefouten te voorkomen en productiekosten te drukken. Begin met het strategisch plaatsen van testpunten en fiducials op je PCB, zodat automatische optische inspectie (AOI) nauwkeurig kan werken. Kies waar mogelijk voor gangbare componentpakketten zoals standaard SMD-formaten; exotische footprints leiden vaak tot langere levertijden en hogere kosten. Vergeet ook de panelisatie niet te optimaliseren: door slim gebruik te maken van mousebites of V-grooves maak je depanelisatie eenvoudiger en voorkom je beschadigingen aan het eindproduct. Deze aanpak bespaart tijd én geld in de productielijn.
